摩洛哥努奥二期项目调运团队成功研究出槽式定日镜调节导热油温度工作原理

分类:
项目动态
发布时间:
2018/04/25
【摘要】:
随着光热技术研究工作的深入开展,摩洛哥努奥二期项目调运团队不断有新的突破。近期,摩洛哥努奥二期项目调运团队通过讨论和计算,成功研究出槽式定日镜调节导热油温度工作原理,在实现光热调试运行技术自主化方面更进一步。    努奥二期镜厂运行的工作过程是导热油通入425个loop的槽式定日镜集热管道,定日镜将太阳光反射至集热管加热导热油,也就是说425个loop的定日镜是并列运行。项目调运团队通过观察发现,
  随着光热技术研究工作的深入开展,摩洛哥努奥二期项目调运团队不断有新的突破。近期,摩洛哥努奥二期项目调运团队通过讨论和计算,成功研究出槽式定日镜调节导热油温度工作原理,在实现光热调试运行技术自主化方面更进一步。

  努奥二期镜厂运行的工作过程是导热油通入425个loop的槽式定日镜集热管道,定日镜将太阳光反射至集热管加热导热油,也就是说425个loop的定日镜是并列运行。项目调运团队通过观察发现,SENER人员操作镜厂调节导热油温度是通过偏差调节实现的,而通过偏差如何调节温度却不得而知。由于SENER方的严格保密,定日镜偏差调节导热油温度的原理我们无法得知。

  定日镜调节导热油温度是槽式定日镜调节的关键技术,也是项目调运团队研究光热技术,进而实现光热调运技术自主化所必须攻破的技术难题。

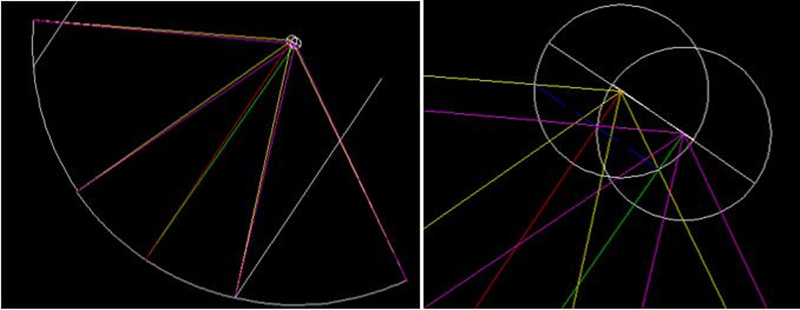

  通过多次组织讨论会,努奥二期调运团队认为,定日镜是通过调节偏差使反射光聚焦点改变或者是调节漏光控制导热油温度的,但还是无法理解调节导热油温度的原理。为此,调运团队采用CAD画图,模拟偏差调节的方法对该问题进行研究。

  努奥二期槽式定日镜中心管的直径为80mm,外层真空玻璃管直径为134mm,由于镜子必须将光反射到中心管,因此定日镜以中心为圆心,以此调运团队设定镜子到中心点距离为2000mm,选取定日镜面120°为条件用CAD模拟画图和计算。

  第一次试验,调运团队设定调节偏差角度为1°,通过绘图发现,聚焦中心与中心管的偏差距离为±34.8mm,但所有的光都反射在中心管上,反射光没有发生逃逸。

  第二次试验,调运团队设定定日镜偏差角度为1.5°时,聚焦中心的距离位移量为52.2mm,发现聚焦中心已经外移到了中心管外侧,两条绿线之内的光全部逃逸,定日镜有效利用的光为绿线之外的镜面。

  通过模拟画图和计算,调运团队认识到定日镜调节导热油温度的原理是:当定日镜调节偏差使聚焦中心位移大于中心管半径时,定日镜中心的光开始逃逸,中心管受辐射量减少,从而达到调节导热油温度的目的。

  “只为成功想办法,不为失败找理由”。槽式定日镜调节温度原理的成功研究是在EPC项目部的指导支持下,项目调运团队精诚合作的成果,也再次证明只要去努力、去研究,再强的技术封锁都是“纸老虎”,别人能做的我们也能做到。
